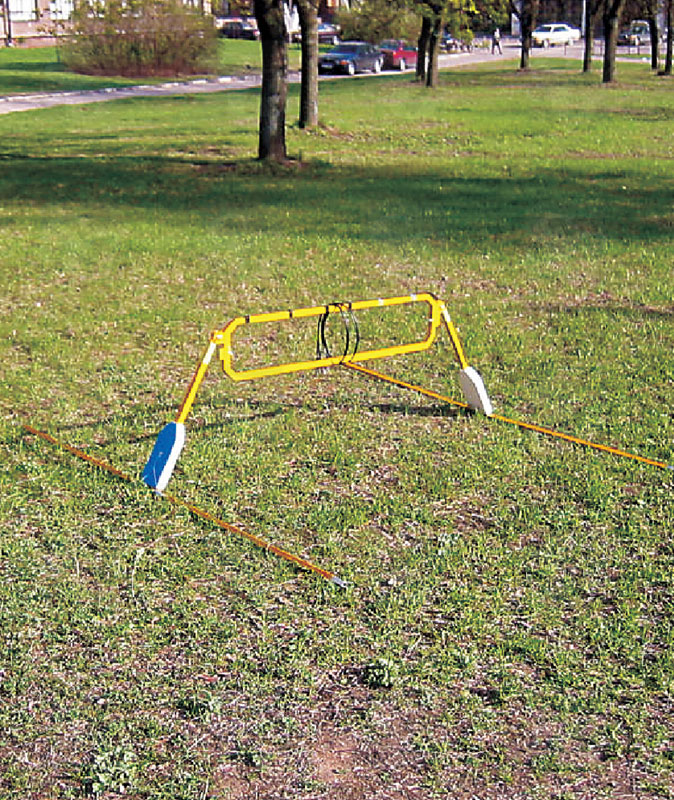

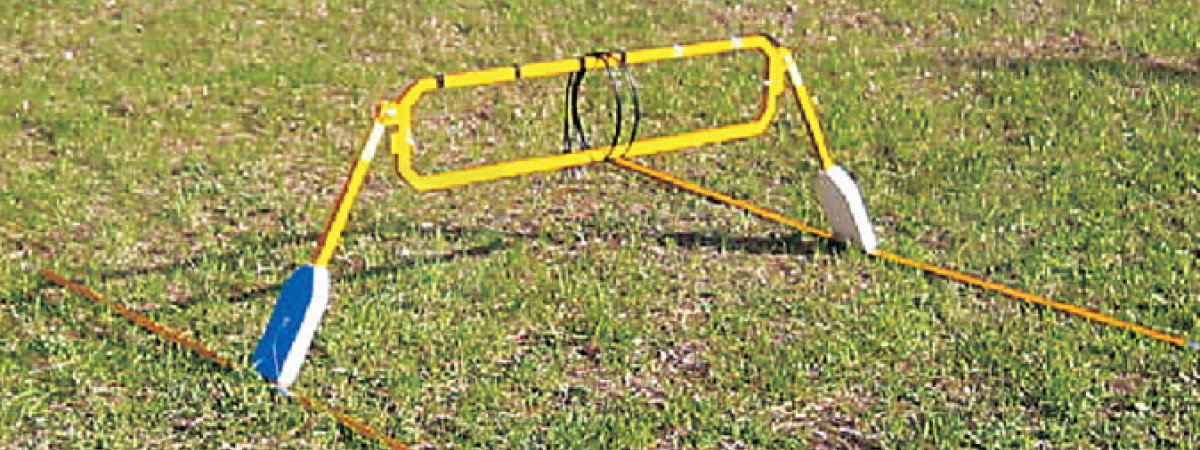

Антенна 38-75-150 MГц воздушная, неэкранированная

Антенна 38-75-150 MГц воздушная, неэкранированная

Воздушная неэкранированная антенна 38-75-150 МГц дает возможность осуществлять исследования на глубине до 7-30 метров, в зависимости от выбранной частоты зондирования.

Низкая частота позволяет проводить исследования на большей глубине, однако стоит помнить, что разрешающая способность при понижении частоты снижается. Также со снижением частоты увеличивается зона начальной нечувствительности, или «мертвая зона» георадара. Таким образом, для частоты 38 МГц глубина исследования составляет 15-30 метров, мертвая зона – 4 метра, разрешение – 4 метра. При частоте 75 МГц зондирования может вестись на глубине до 10-15 метров, при этом мертвая зона сократится до 2 метров, разрешение составит также 2 метра. С частотой 150 МГц исследования проводятся на глубине до 7-10 метров, мертвая зона – 1 метр, разрешение – 1 метр.

Профилирование песчаной дюны

Для профилирования песчаной дюны была использована воздушная неэкранированная антенна 38-75-150 МГц, частота ведения зондирования - 38 МГц.

Перемещение георадара шло слева направо: от подножья дюны к ее, по этой причине сигналы от уровня грунтовых вод и различных границ идут вниз. На глубине 35 метров, практически на вершине холма, фиксируется значительная неоднородность.

Основные технические характеристики

Разрешение и глубина

1-4 x 7-30 м (зависит от частоты

Вес

от 2 до 7 кг (зависит от частоты)

Питание

0.35 A @ 12 В по кабелю от блока управления

Выход передатчика

200 В

Чувствительность приемника

120 мкВ

Усиление приемника

10 дБ



Цена: 11,249 б.р.

* Цена формируется исходя из курса национального банка на день рассчёта.
