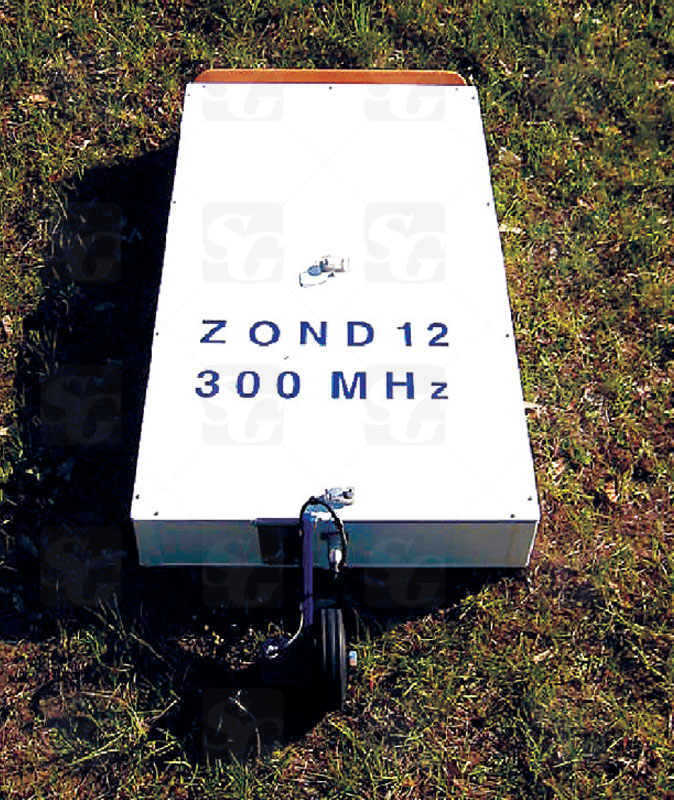

Поверхностная экранированная антенна 300 МГц дает возможность проводить зондирование на глубине до 10-15 метров. Разрешение антенны составляет 1 метр.

Антенны с более высокой частотой зондирования имеют лучшую разрешающую способность, а также меньшую зону начальной нечувствительности, или «мертвую зону». Для антенны с частотой 300 МГц эта зона составляет от 0,5 до 1 метра. Стоит помнить, однако, что глубина зондирования при увеличении частоты сокращается, так как происходит затухание электромагнитной волны в среде. Таким образом, выбор антенны с теми или иными параметрами должен производиться с учетом стоящей перед исследованием задачи.

Профилирование карстовой полости

Профилирование карстовой полости, обнаруженной в известняке под слоем суглинка, велось с помощью поверхностной экранированной антенны с частотой 300 МГц. Карстовую полость можно увидеть слева на приведенной радарограмме – она отображается там как чередующиеся полосы. Суглинок фиксируется в верхней части профиля в виде непрерывного сигнала.
